Gabarito para furação de perfis: mais precisão e produtividade na montagem

A correta furação dos perfis de alumínio é uma etapa importante para o posicionamento e a fixação das esquadretas. Quando esse processo depende apenas de marcações manuais, podem ocorrer diferenças entre as peças, maior tempo de preparação e dificuldades para manter um padrão durante a produção.

O gabarito para furação de perfis da Quadrilátero foi desenvolvido para tornar essa operação mais precisa, rápida e repetível. Depois de instalado e regulado na furadeira, ele auxilia no posicionamento do perfil e na execução das furações necessárias à aplicação das esquadretas.

Onde o gabarito pode ser utilizado?

O sistema é indicado para a preparação de perfis de alumínio utilizados na fabricação de esquadrias, portas e outras estruturas que recebem esquadretas para união e reforço.

Sua principal contribuição aparece nas operações repetitivas, nas quais diferentes perfis precisam receber furos na mesma posição. O gabarito ajuda a manter o padrão entre as peças e reduz a necessidade de realizar uma nova marcação a cada furação.

Principais vantagens

A utilização do gabarito pode proporcionar:

• Maior precisão no posicionamento dos furos;
• repetibilidade durante a produção;
• redução do tempo de marcação e preparação;
• melhor posicionamento das esquadretas;
• redução de variações entre as peças;
• mais agilidade e qualidade no processo de fabricação.

Como utilizar o gabarito para furação de perfis?

Antes de iniciar, o gabarito precisa ser instalado e centralizado corretamente na furadeira.

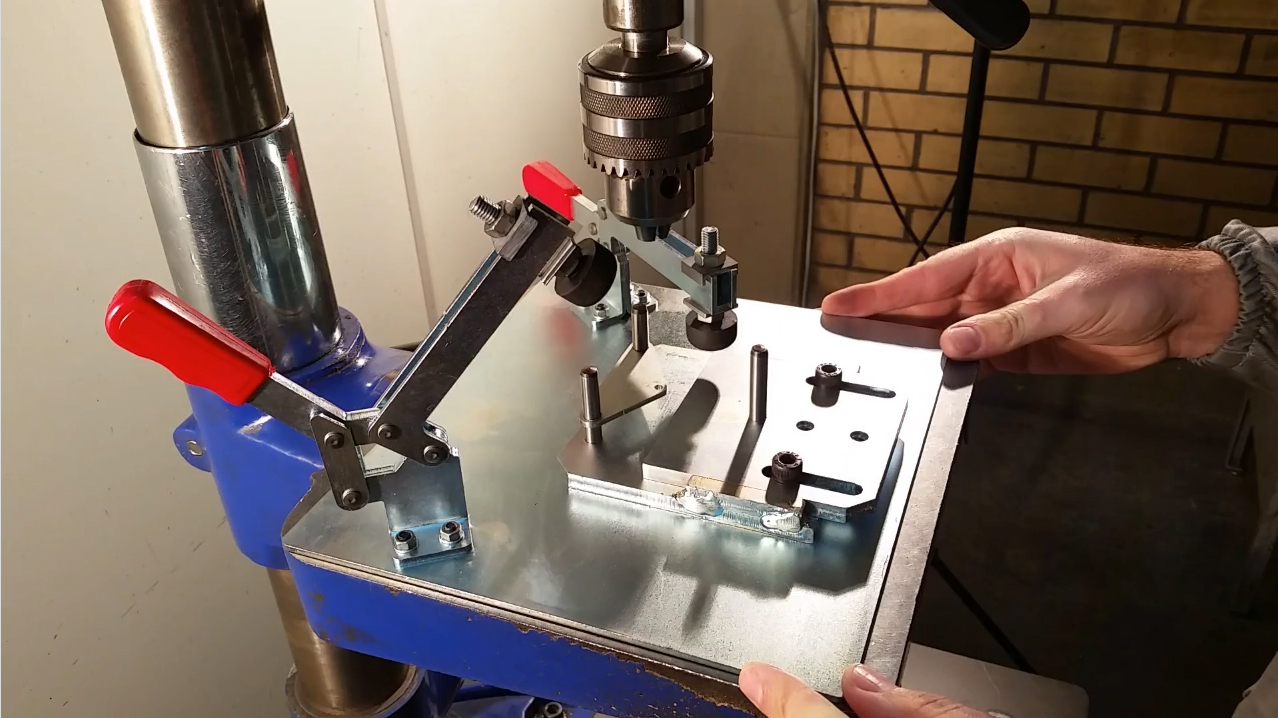

01 - Posicione o gabarito na furadeira.

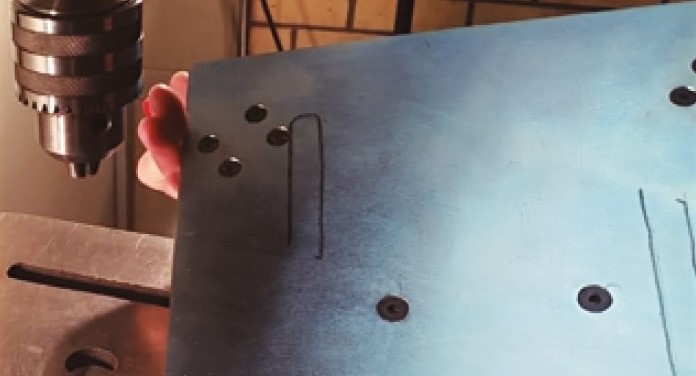

02 - Conforme o padrão da furadeira, marque o gabarito (na parte de baixo) para posterior furação e fixação.

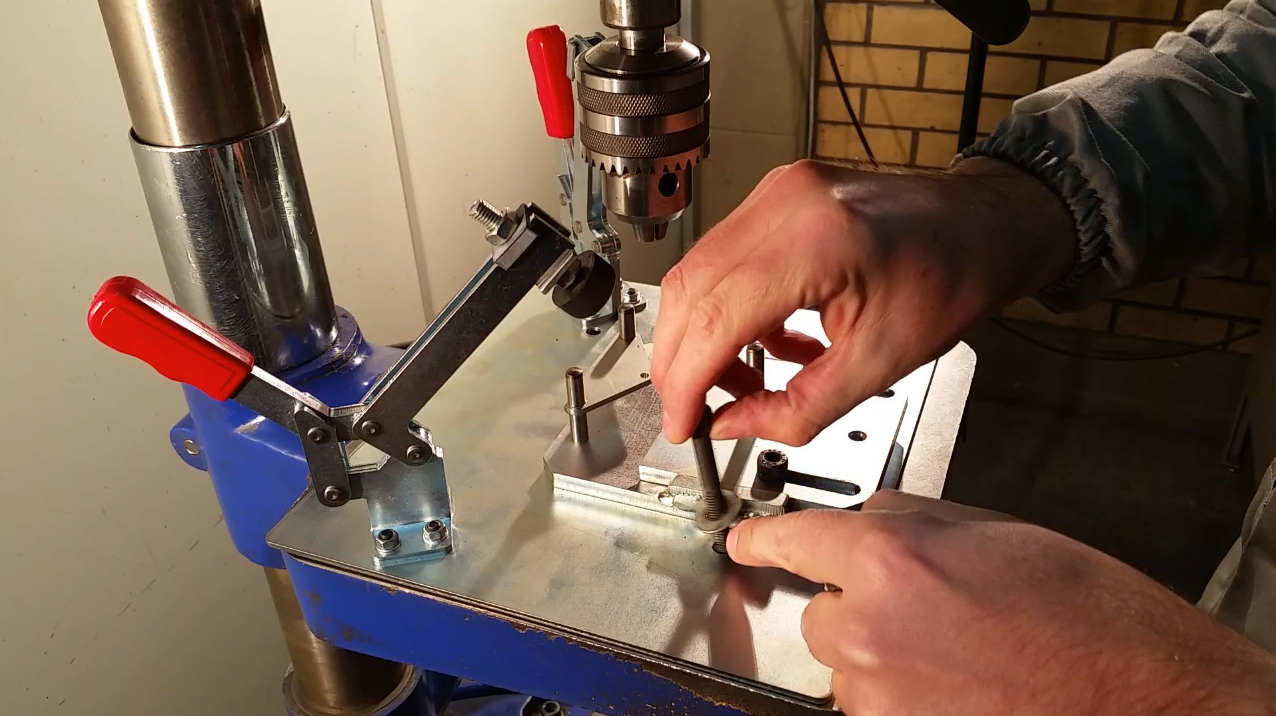

03 - Com o gabarito furado, posicione-o na base da furadeira e coloque os parafusos de fixação.

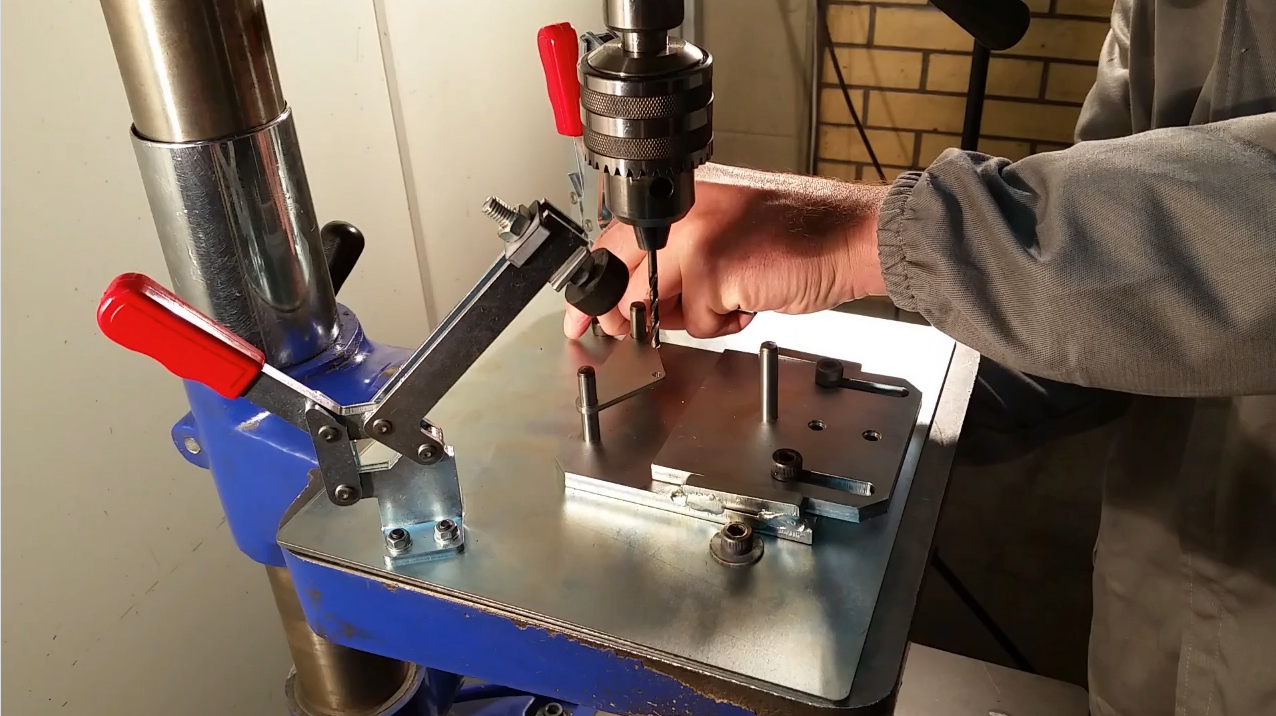

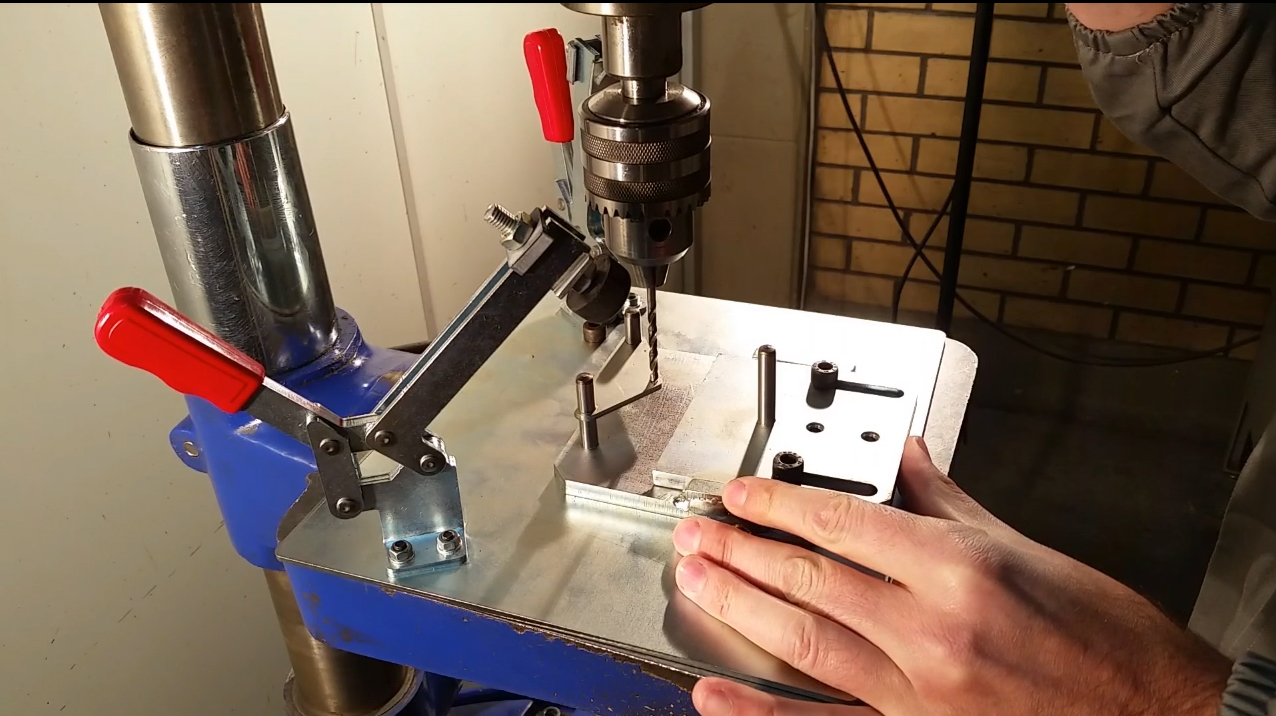

04 - Com uma broca de 4 mm e o auxílio da chapa especial, centre o gabarito para fixá-lo.
05 - Com o posicionamento definido, aparafuse o gabarito à mesa.

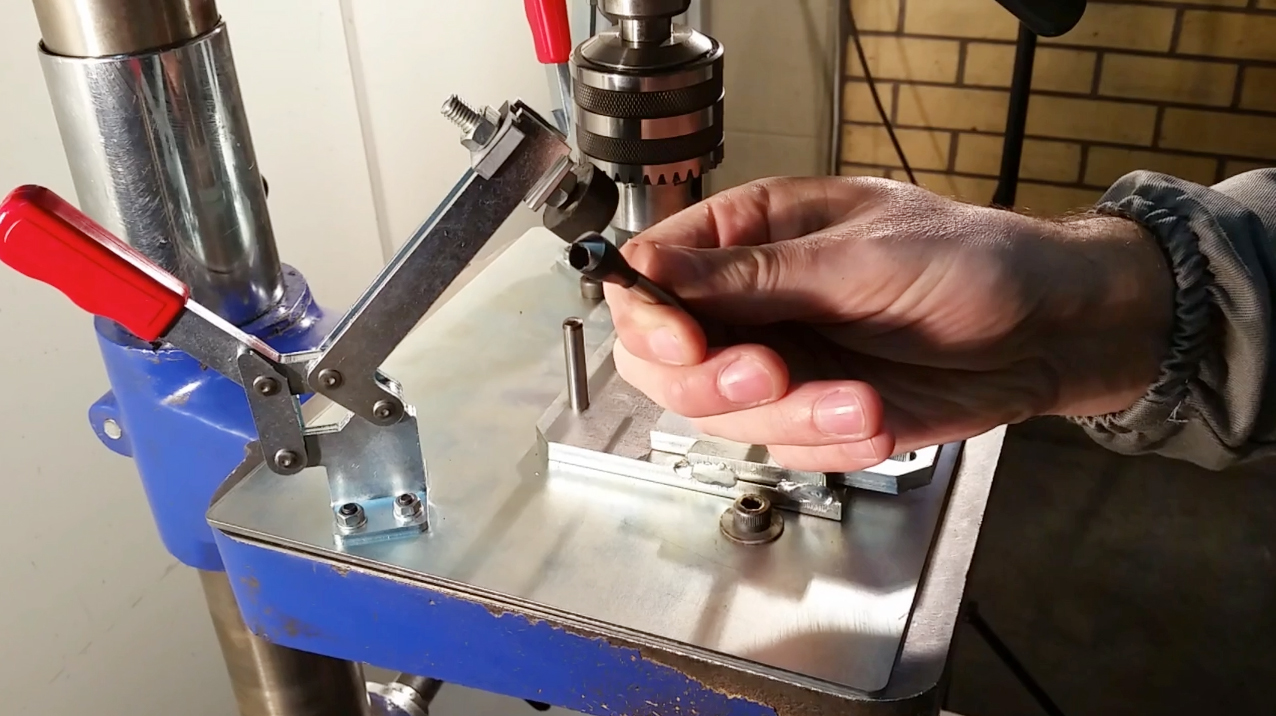

06 - Como opcional, pode ser fornecida uma broca especial que fura e escareia sem deixar rebarba no perfil.

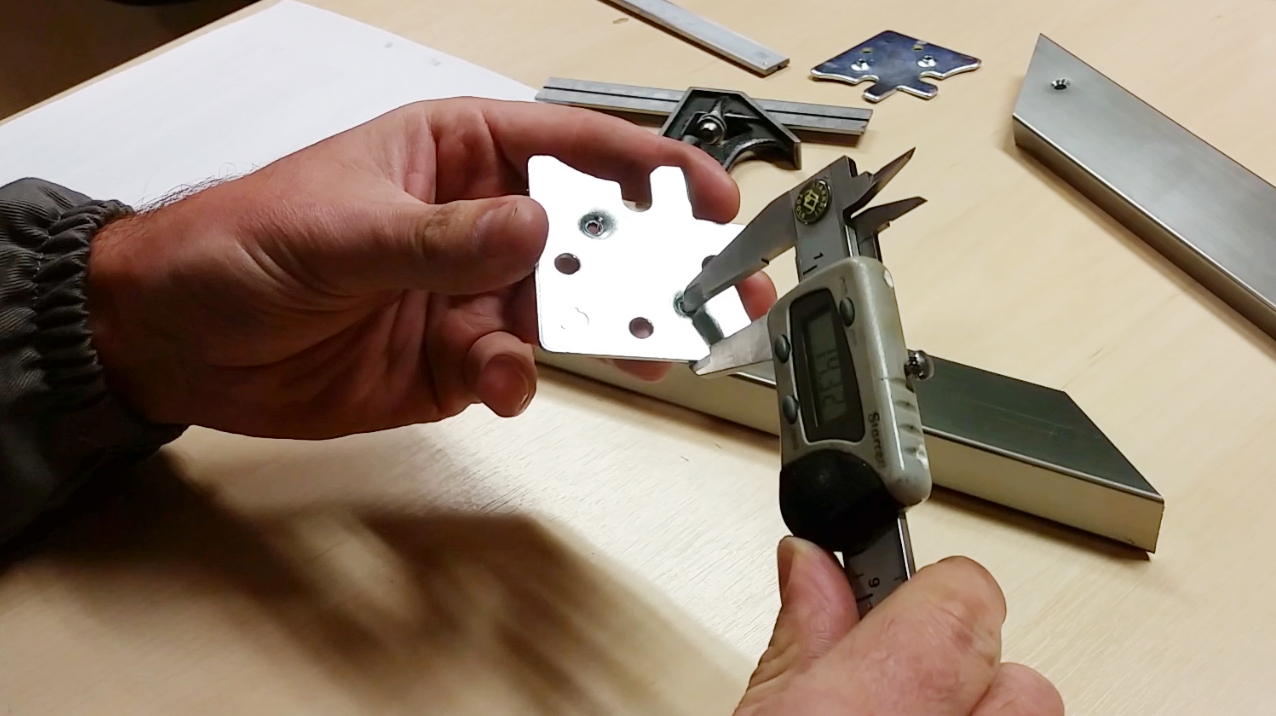

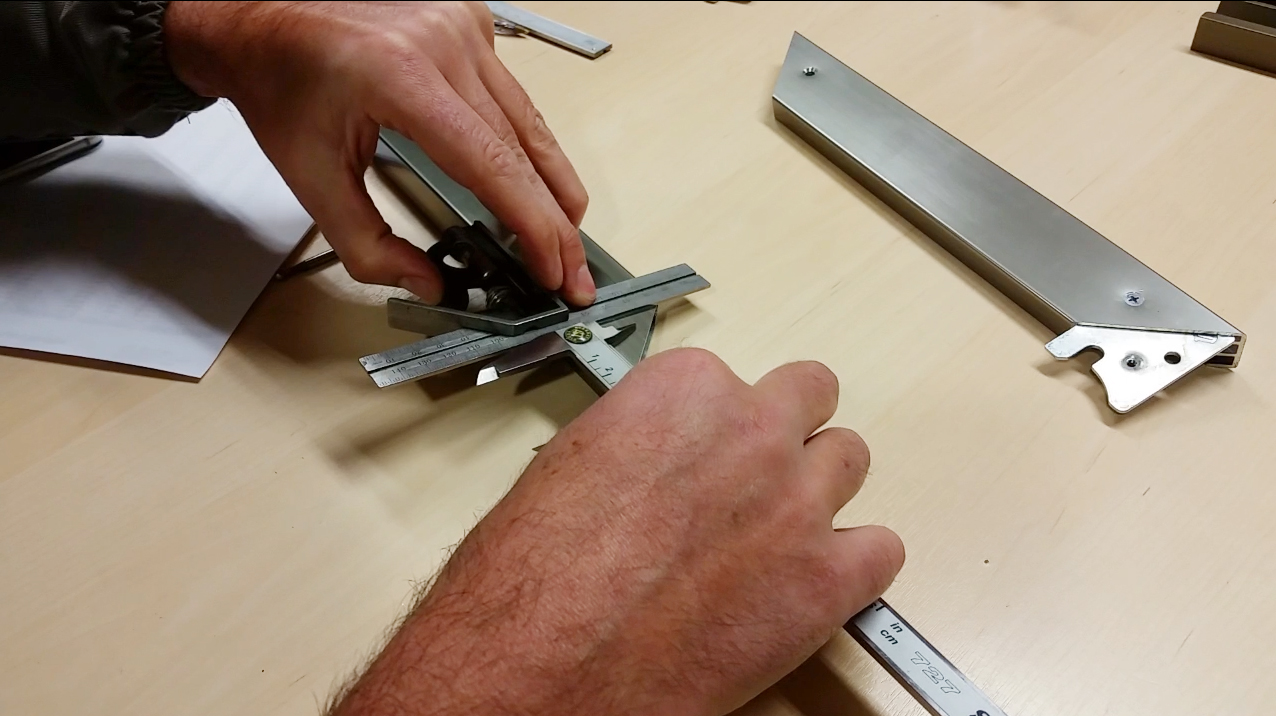

07 - Com auxílio de um paquímetro, meça a esquadreta até o centro do furo em ambos os sentidos.

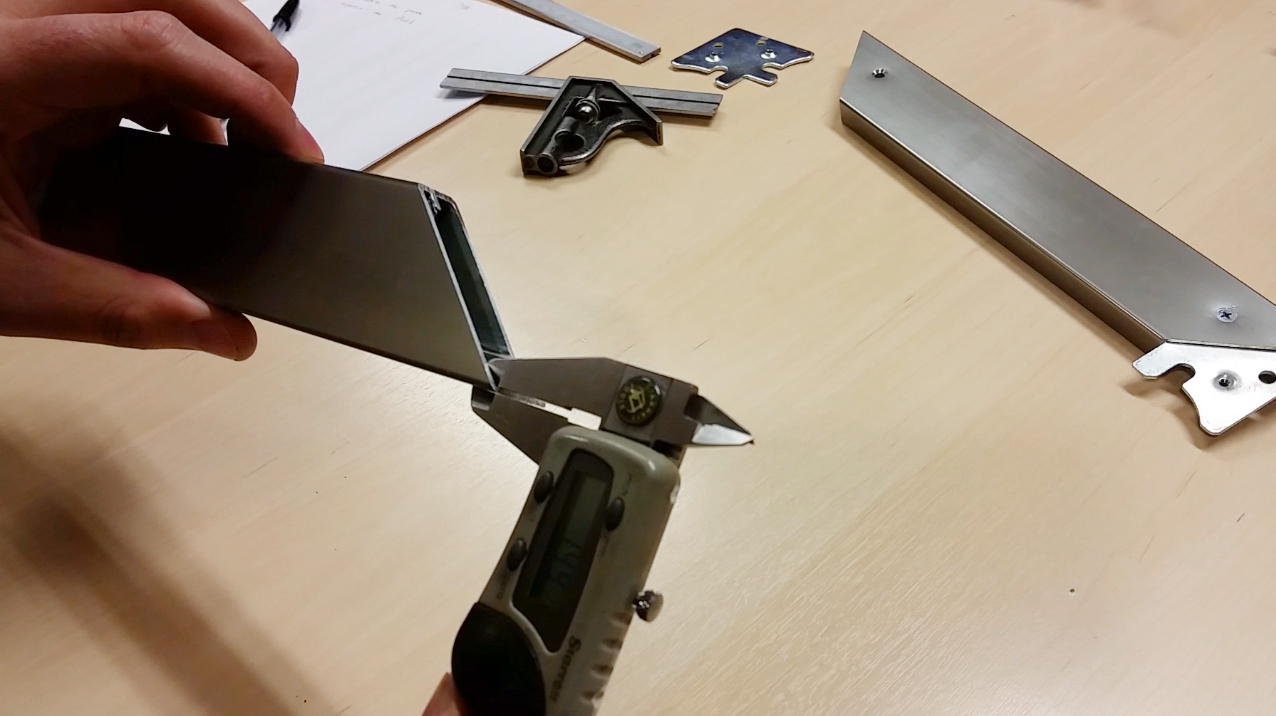

08 - Meça a espessura do perfil e some a medida encontrada na esquadreta.
09 - Com as medidas, marque o centro da furação no perfil. No site da Quadrilátero você encontra um vídeo explicativo que também informa como encontrar uma marcação aproximada, para o caso de não ter ferramentas adequadas.

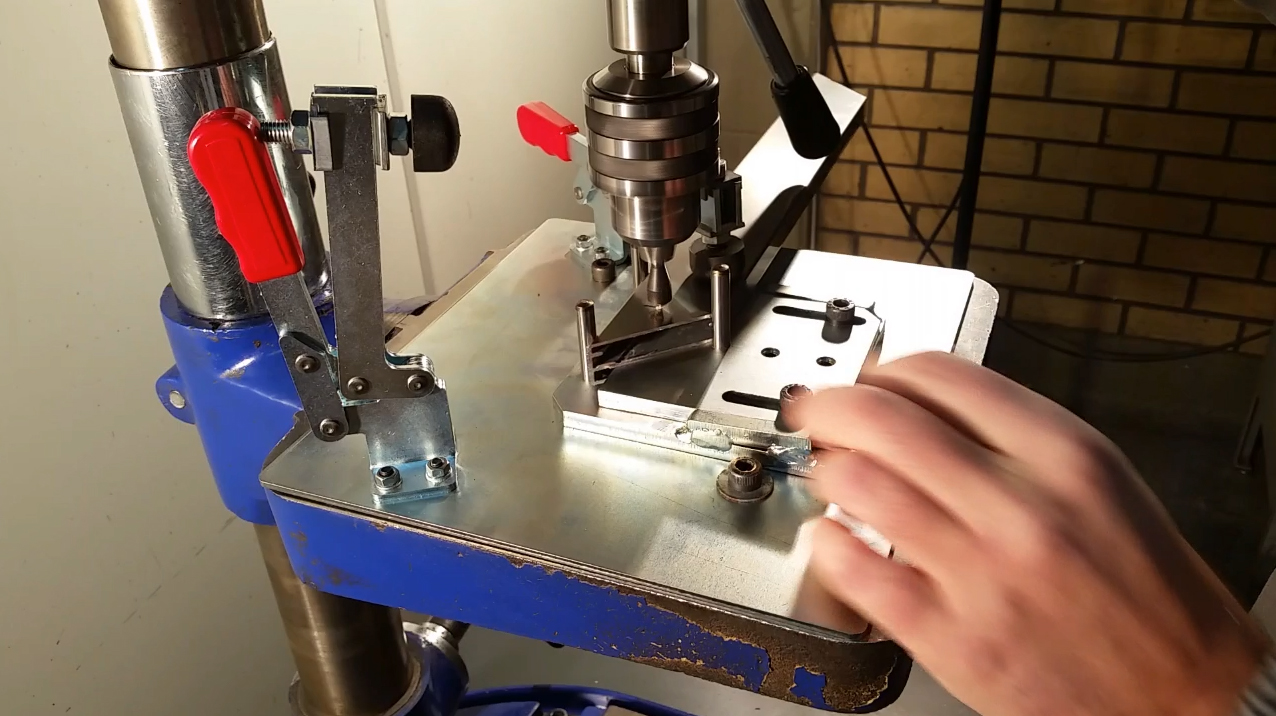

10 - Com o perfil marcado, posicione-o no gabarito e faça a fixação no sentido longitudinal, fixando o sistema.

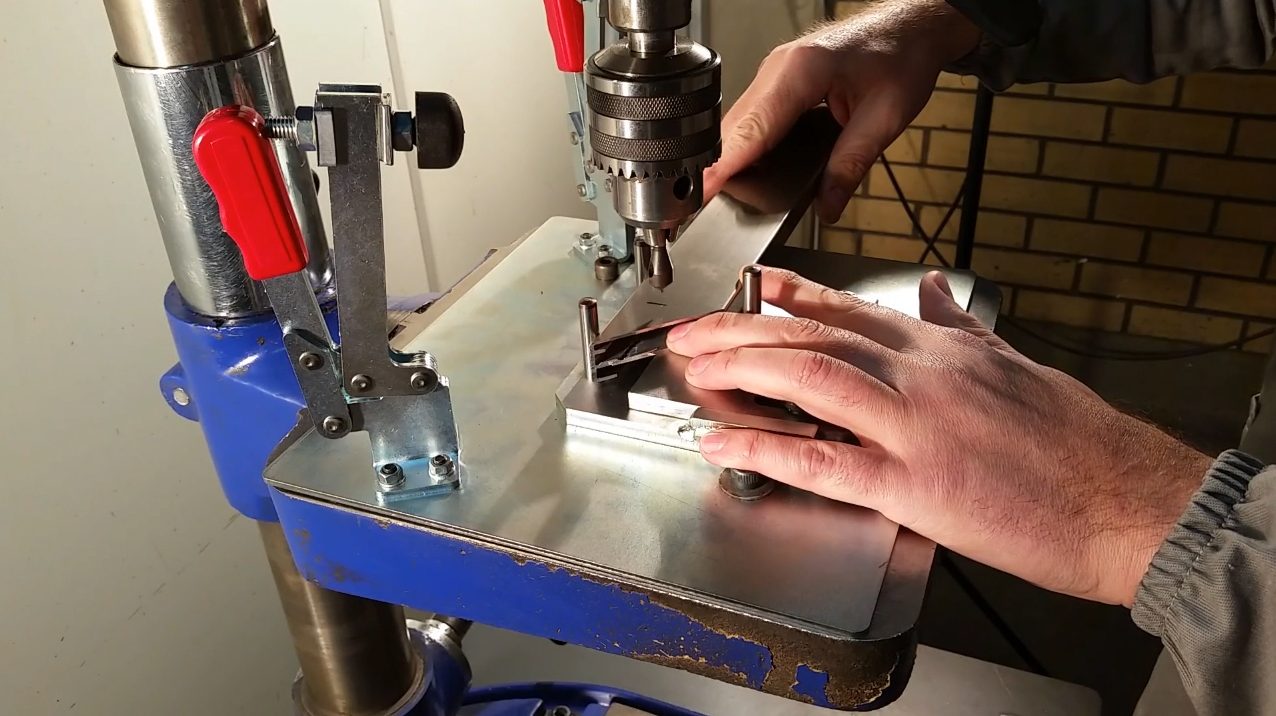

11 - Regule a profundidade do escareado e perfure a peça. A regulagem serve para os dois lados do perfil.

Depois do setup inicial, o processo pode ser repetido nos demais perfis, mantendo o padrão de posicionamento e proporcionando mais velocidade à produção.

A operação deve ser realizada por profissional capacitado, utilizando os equipamentos de proteção e seguindo as orientações de segurança da furadeira.

Precisão que favorece toda a montagem

Uma furação bem posicionada contribui para o correto encaixe das esquadretas e para a qualidade final da estrutura. Ao transformar uma operação de marcação individual em um processo padronizado, o gabarito ajuda a reduzir tempo, melhorar a repetibilidade e aumentar a eficiência da fabricação.

O Gabarito para Furação de Perfis - código 1393 faz parte da linha de componentes e soluções da Quadrilátero.
